¿Ya dispone de un molde o tiene una nueva idea?Elegir por dónde empezar →Serie de depósitos suspendidos de polietileno para atomizadores, completos con depósito de enjuague del circuito y depósito lavamanos. El diseño ofrece una configuración compacta y acceso a los sistemas de llenado, vaciado y control.
Las versiones de la serie estrecha y de la serie ancha están diseñadas para montarse en el mismo bastidor.
El conjunto lavamanos-enjuague del circuito puede retirarse fácilmente para facilitar las operaciones de montaje y mantenimiento.
Ficha técnica · Indiana PE

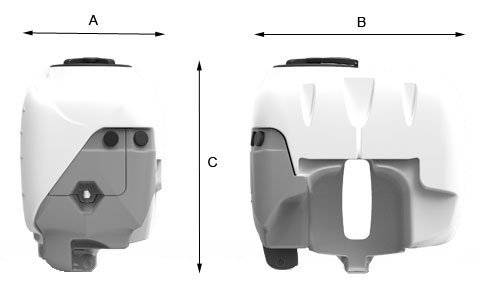

Las letras indicadas en los planos corresponden a las columnas de las tablas. Los valores se reproducen de las fichas oficiales sin conversiones.
Deslice lateralmente para ver todas las medidas
| Serie | Capacidad | A | B | C |
|---|---|---|---|---|
| Indiana PE Stretta | 300 | 750 | 1000 | 980 |
| Indiana PE Stretta | 400 | 750 | 1000 | 1140 |
| Indiana PE Stretta | 500 | 750 | 1000 | 1340 |
| Indiana PE Larga | 400 | 750 | 1200 | 1010 |
| Indiana PE Larga | 500 | 750 | 1200 | 1150 |
| Indiana PE Larga | 600 | 750 | 1200 | 1290 |
Capacidades expresadas en litros. Las medidas y capacidades indicadas en el catálogo son orientativas; compruebe siempre la configuración de la referencia específica al realizar la solicitud.

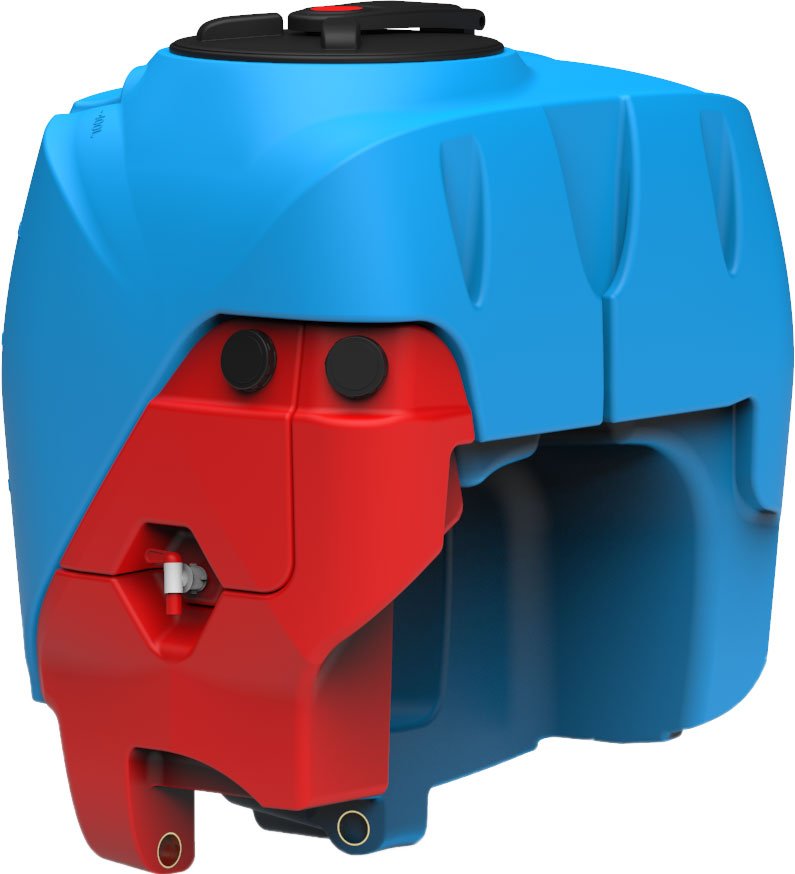

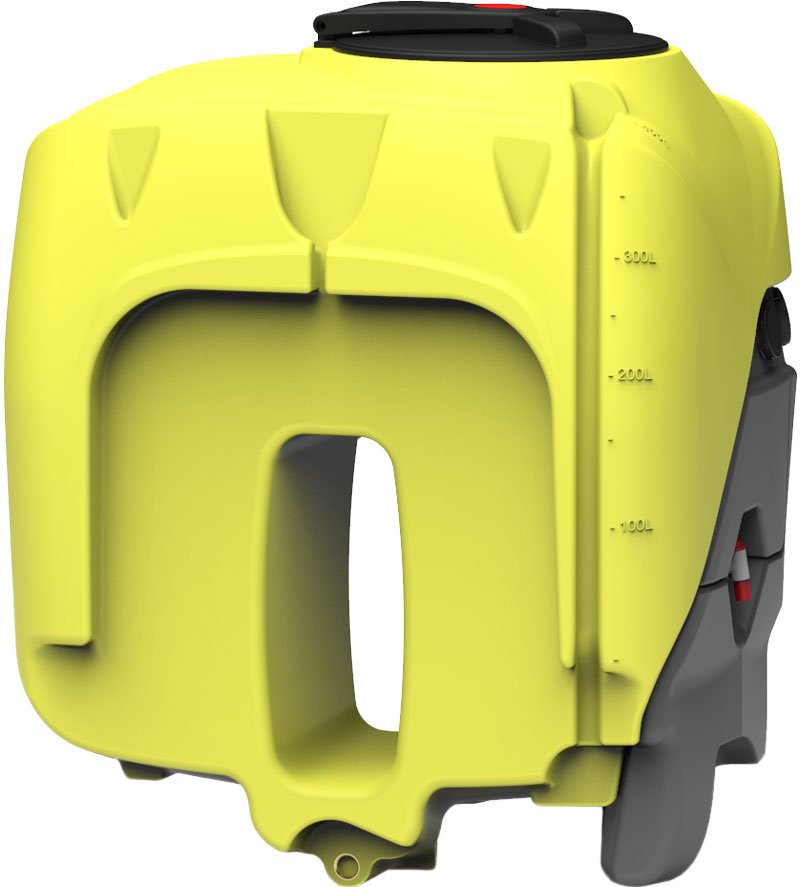

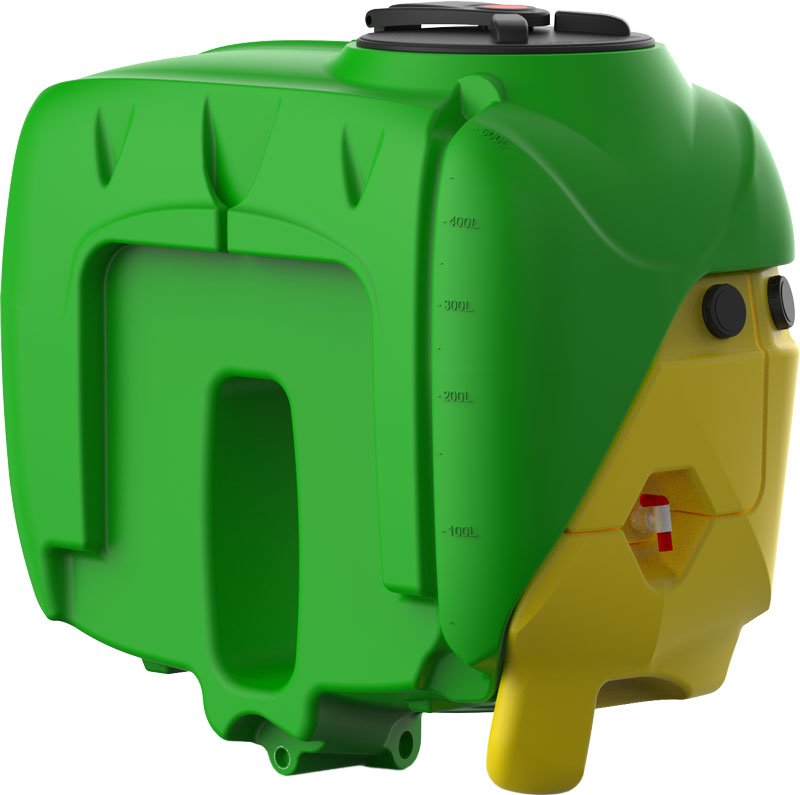

El material visual disponible para esta referencia se organiza aquí para una consulta clara, también desde el teléfono.
