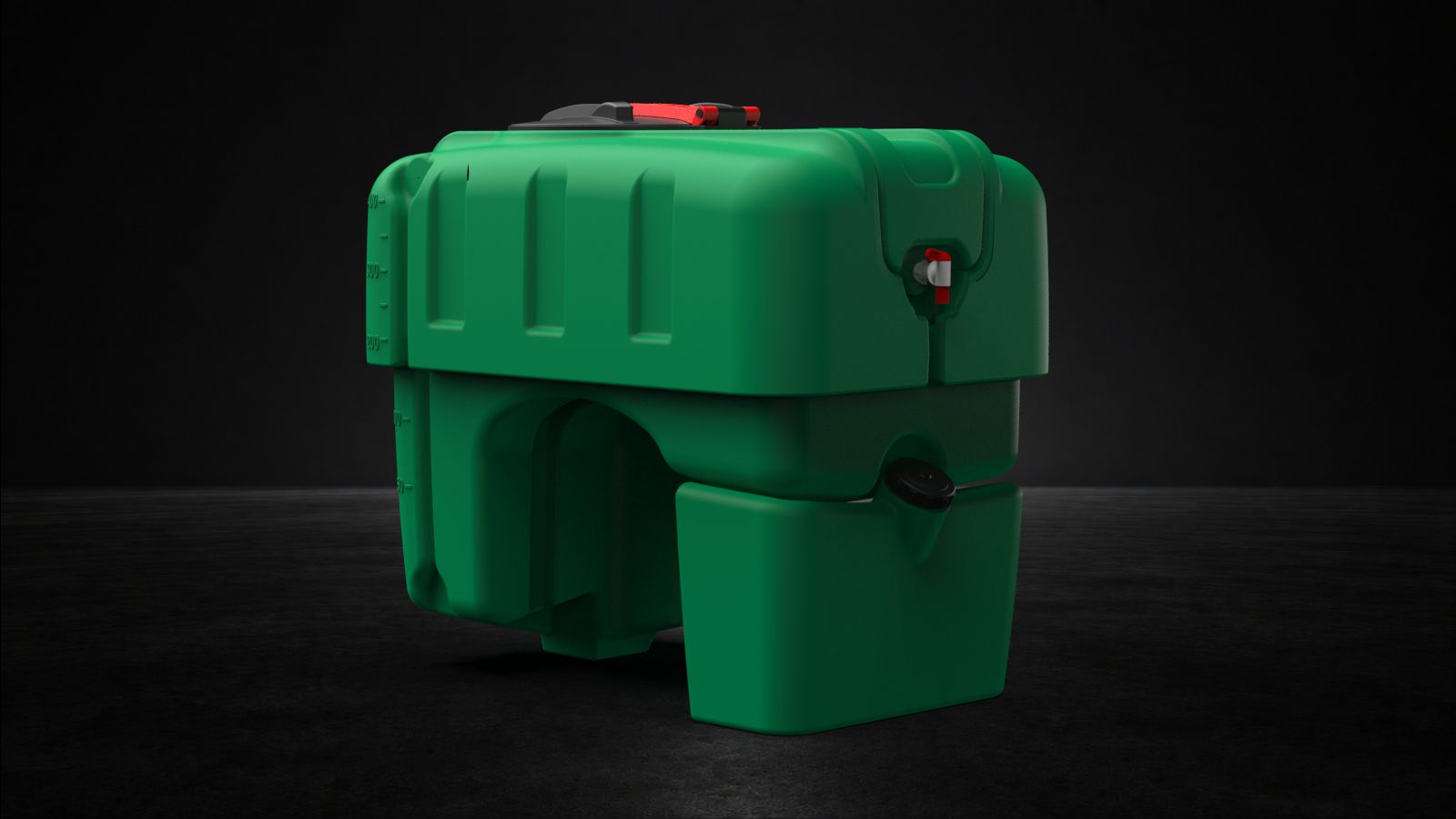

Haben Sie bereits eine Form oder eine neue Idee?Wählen Sie Ihren Ausgangspunkt →Nuovo Minnesota Atom PE ist ein angebauter Polyethylenbehälter für Gebläsespritzen und mit 300, 400, 500 und 600 Litern Fassungsvermögen erhältlich.
Technisches Datenblatt · Nuovo Minnesota Atom PE
Die Buchstaben in den Zeichnungen entsprechen den Spalten der Tabellen. Die Werte wurden ohne Umrechnung aus den offiziellen Produktblättern übernommen.
Seitlich wischen, um alle Maße zu sehen
| Baureihe | Volumen | A | B | C |
|---|---|---|---|---|
| NUOVO MINNESOTA ATOM PE | 300 | 1000 | 630 | 1050 |
| NUOVO MINNESOTA ATOM PE | 400 | 1000 | 630 | 1250 |
| NUOVO MINNESOTA ATOM PE BASSO | 400 | 1140 | 750 | 1000 |
| NUOVO MINNESOTA ATOM PE | 500 | 1140 | 750 | 1145 |
| NUOVO MINNESOTA ATOM PE | 600 | 1140 | 750 | 1295 |
Volumenangaben in Litern. Die im Katalog angegebenen Abmessungen und Volumen sind Richtwerte; die Konfiguration des jeweiligen Artikels ist bei der Anfrage stets zu prüfen.
Das für diese Referenz verfügbare Bildmaterial ist hier für eine übersichtliche Ansicht auch auf Mobilgeräten zusammengestellt.
