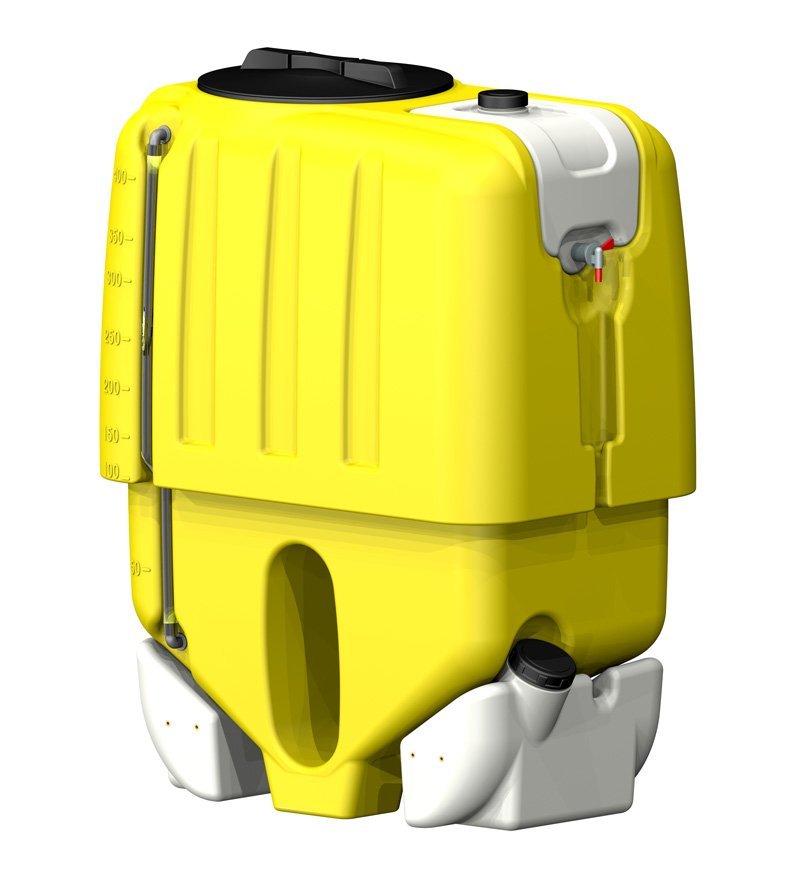

Haben Sie bereits eine Form oder eine neue Idee?Wählen Sie Ihren Ausgangspunkt →Im Rotationsformverfahren hergestellter Polyethylentank für Anbaugeräte, mit Öffnung für die Gelenkwelle.
Technisches Datenblatt · Nuovo Michigan PE
Die Buchstaben in den Zeichnungen entsprechen den Spalten der Tabellen. Die Werte wurden ohne Umrechnung aus den offiziellen Produktblättern übernommen.
Seitlich wischen, um alle Maße zu sehen
| Baureihe | Volumen | A | B | C |
|---|---|---|---|---|
| NUOVO MICHIGAN PE | 300 | 1000 | 630 | 1070 |
| NUOVO MICHIGAN PE | 400 | 1000 | 630 | 1270 |
| NUOVO MICHIGAN PE BASSO | 400 | 1140 | 750 | 1025 |
| NUOVO MICHIGAN PE | 500 | 1140 | 750 | 1170 |
| NUOVO MICHIGAN PE | 600 | 1140 | 750 | 1320 |
Volumenangaben in Litern. Die im Katalog angegebenen Abmessungen und Volumen sind Richtwerte; die Konfiguration des jeweiligen Artikels ist bei der Anfrage stets zu prüfen.
Farbkonfiguration
Farbe: Behälter. Diese Auswahl ändert nur den Bereich Behälter und behält die Farbe des Zubehörs bei.
Unverbindliche Farbvorschau. Die tatsächliche Darstellung kann je nach Material, Licht und Bildschirm abweichen; die Verfügbarkeit der Farbe ist im Rahmen der Anfrage zu bestätigen.
Ansichten, Renderings und Sortimentsbilder aus den bereits veröffentlichten Produktseiten sind hier dem richtigen Artikel zugeordnet und auch für die Anzeige auf Mobilgeräten aufbereitet.
