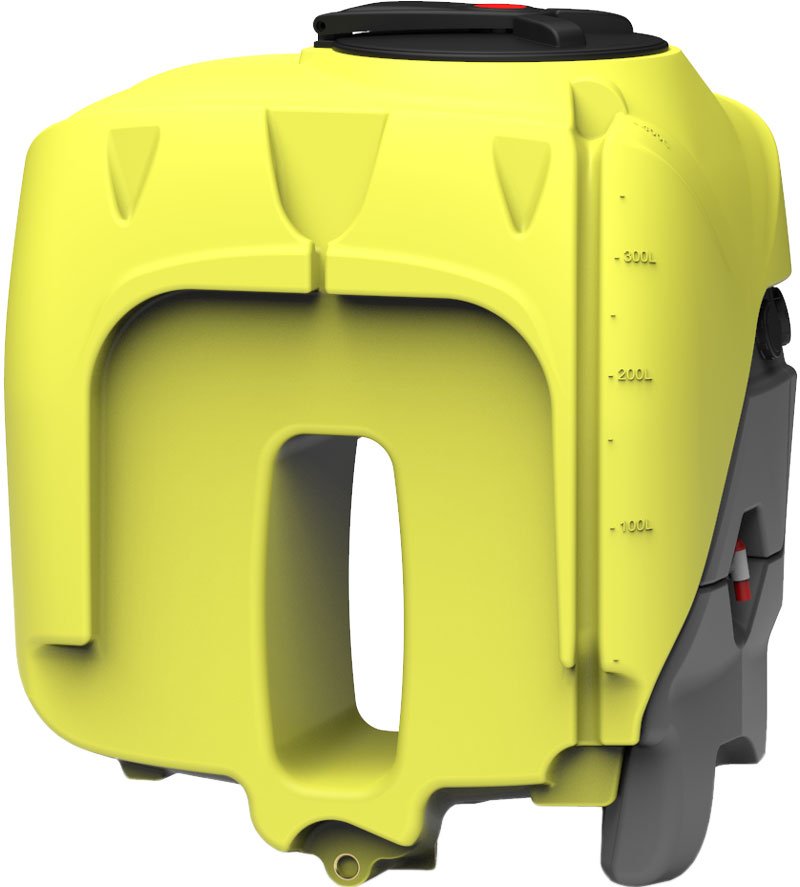

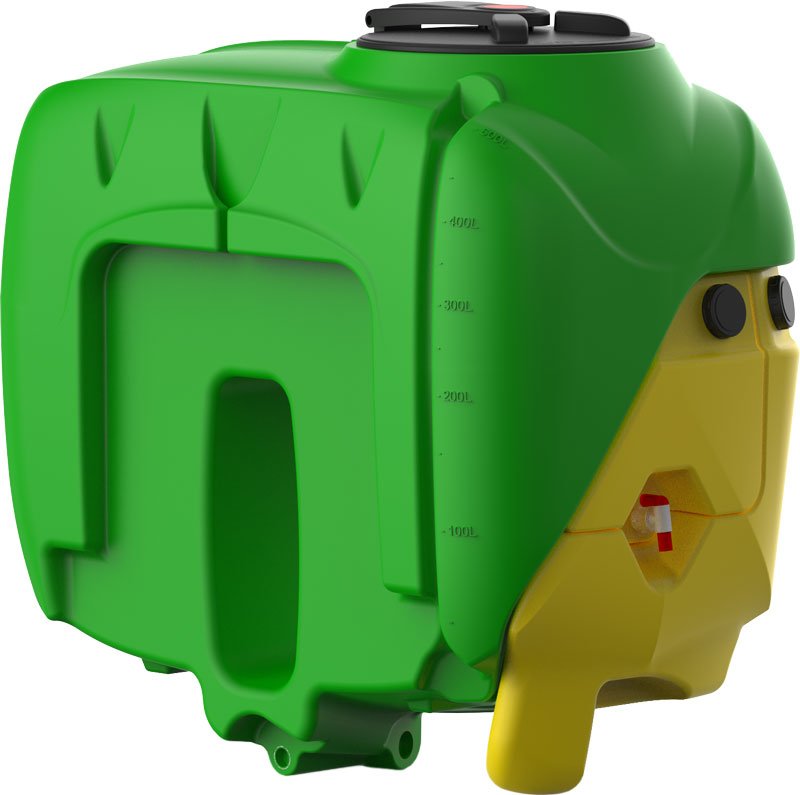

Haben Sie bereits eine Form oder eine neue Idee?Wählen Sie Ihren Ausgangspunkt →Baureihe angebauter Polyethylentanks für Gebläsesprühgeräte, komplett mit Reinigungswassertank und Handwaschbehälter. Die Konstruktion ist kompakt und ermöglicht den Zugang zu Befüll-, Entleerungs- und Bedieneinrichtungen.

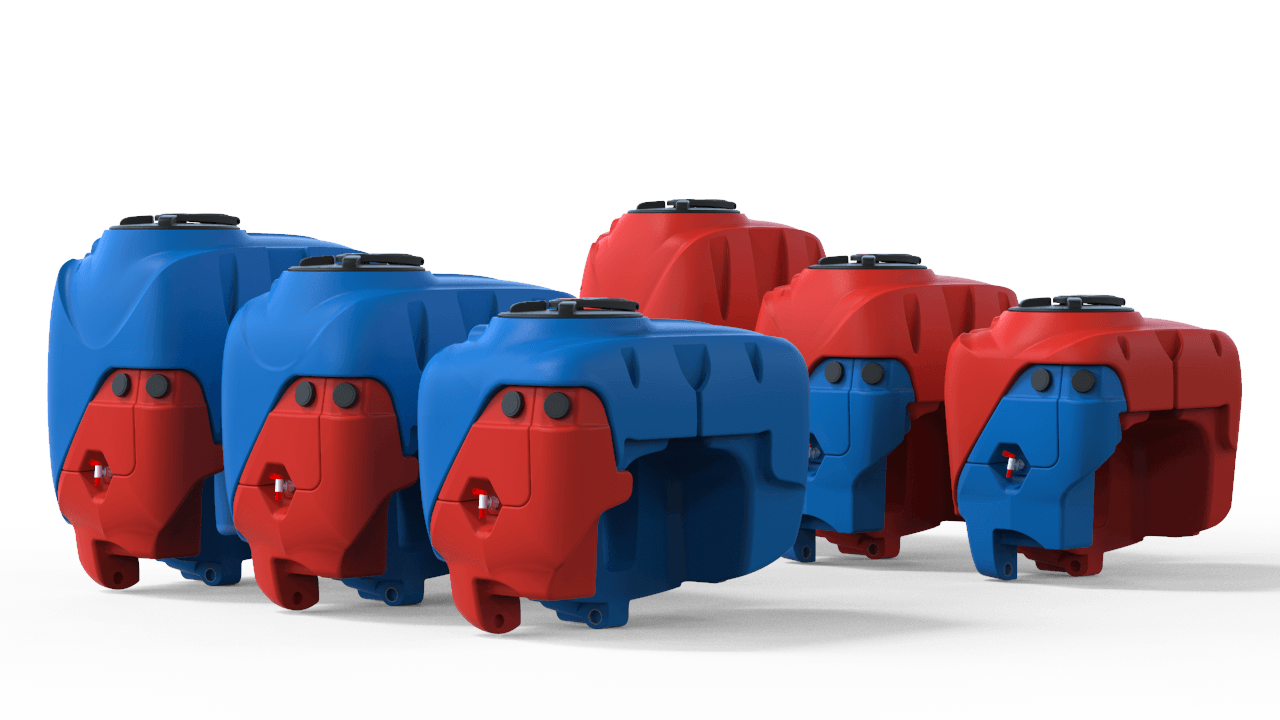

Die Ausführungen der schmalen und der breiten Baureihe sind für die Montage auf demselben Rahmen ausgelegt.

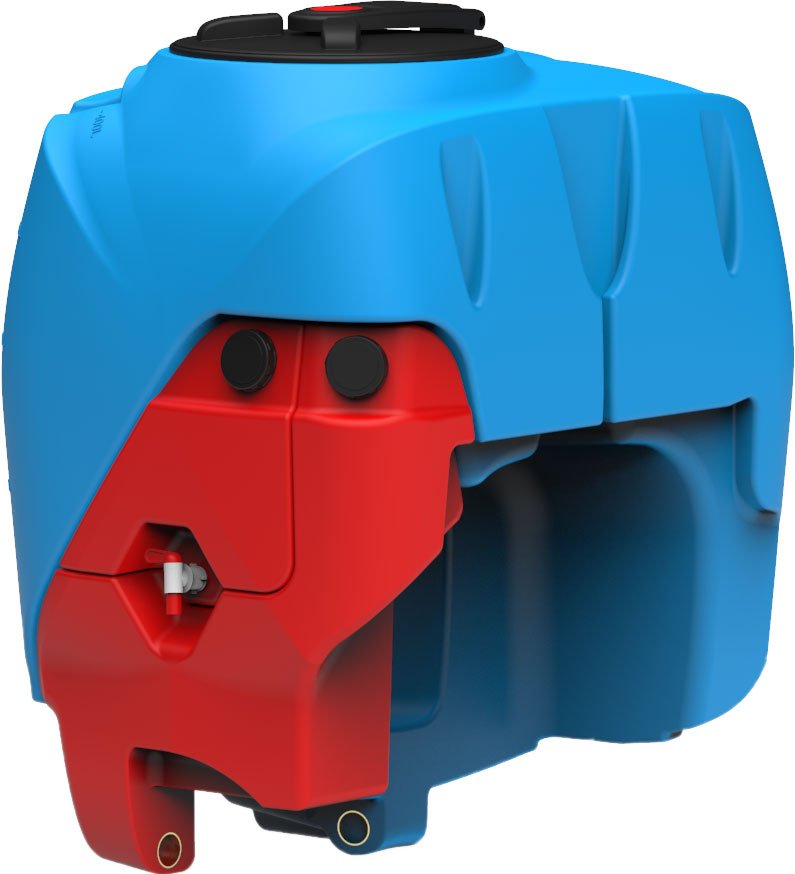

Die Einheit aus Handwasch- und Reinigungsbehälter kann zur Erleichterung von Montage und Wartung einfach abgenommen werden.
Technisches Datenblatt · Indiana PE
Die Buchstaben in den Zeichnungen entsprechen den Spalten der Tabellen. Die Werte wurden ohne Umrechnung aus den offiziellen Produktblättern übernommen.
Seitlich wischen, um alle Maße zu sehen
| Baureihe | Volumen | A | B | C |
|---|---|---|---|---|
| Indiana PE Stretta | 300 | 750 | 1000 | 980 |
| Indiana PE Stretta | 400 | 750 | 1000 | 1140 |
| Indiana PE Stretta | 500 | 750 | 1000 | 1340 |
| Indiana PE Larga | 400 | 750 | 1200 | 1010 |
| Indiana PE Larga | 500 | 750 | 1200 | 1150 |
| Indiana PE Larga | 600 | 750 | 1200 | 1290 |
Volumenangaben in Litern. Die im Katalog angegebenen Abmessungen und Volumen sind Richtwerte; die Konfiguration des jeweiligen Artikels ist bei der Anfrage stets zu prüfen.
