Haben Sie bereits eine Form oder eine neue Idee?Wählen Sie Ihren Ausgangspunkt →Selbsttragender Polyethylentank für Schubkarren, hergestellt im Rotationsformverfahren.
Technisches Datenblatt · Montana PE

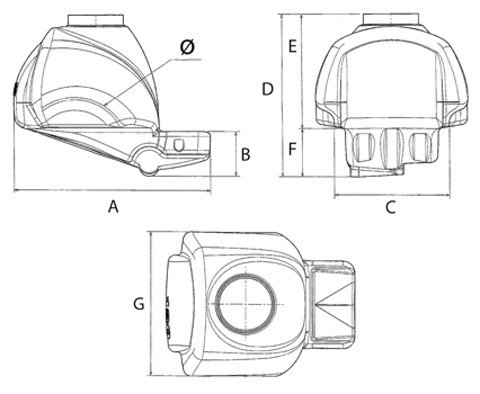

Die Buchstaben in den Zeichnungen entsprechen den Spalten der Tabellen. Die Werte wurden ohne Umrechnung aus den offiziellen Produktblättern übernommen.
Seitlich wischen, um alle Maße zu sehen
| Baureihe | Volumen | A | B | C | D | E | F | G | Ø |
|---|---|---|---|---|---|---|---|---|---|
| Montana monoruota | 80 | 745 | 187 | 475 | 580 | 380 | 200 | 517 | 415 |
| Montana due ruote | 80 | 745 | 187 | 475 | 580 | 380 | 200 | 517 | 415 |
| Montana due ruote | 120 | 810 | 187 | 475 | 670 | 470 | 200 | 625 | 415 |
Volumenangaben in Litern. Die im Katalog angegebenen Abmessungen und Volumen sind Richtwerte; die Konfiguration des jeweiligen Artikels ist bei der Anfrage stets zu prüfen.

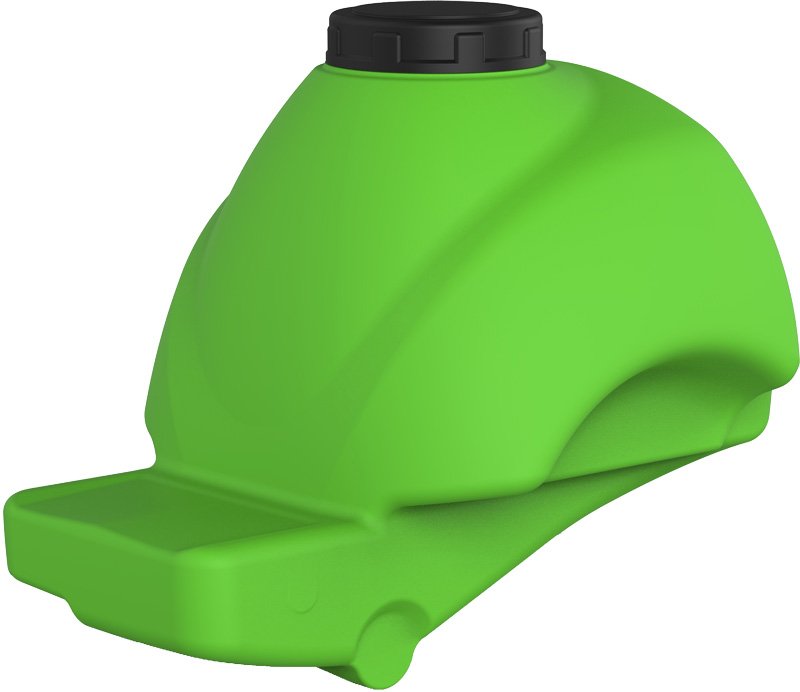

Das für diese Referenz verfügbare Bildmaterial ist hier für eine übersichtliche Ansicht auch auf Mobilgeräten zusammengestellt.
